LX503MK2 için Duvar Paneli

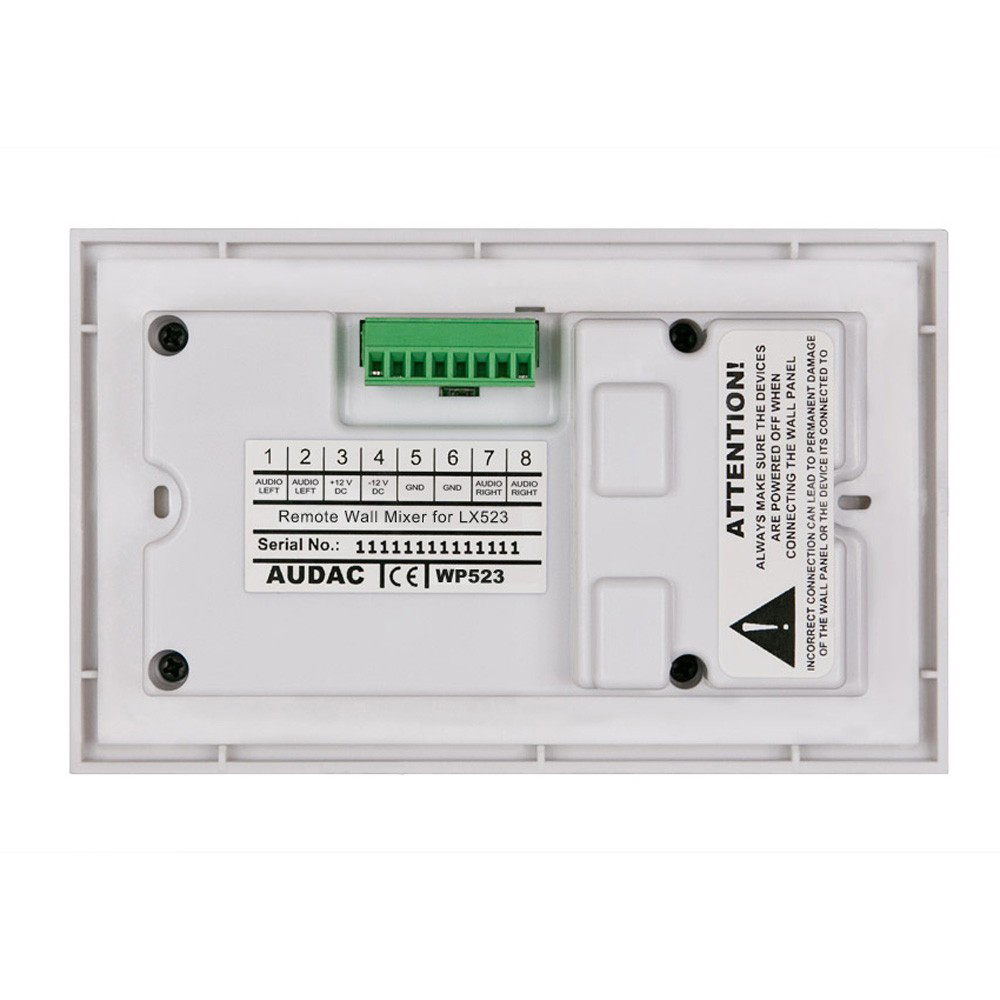

WP523, LX523 aktif hoparlör sistemi ile birlikte kullanılması amaçlanan uzak duvar karıştırıcısıdır. Stereo hat düzeyinde bir ses kaynağından (CD çalar, radyo, MP3 çalar, ... gibi) gelen bir sinyali veya dengeli bir mikrofondan gelen sinyali LX523'teki (RJ45) diferansiyel sinyal girişine karşılık gelen seviyeye dönüştürür. sadece pahalı olmayan çift bükümlü CAT5 kabloları kullanarak duvar paneli ile hoparlör arasında uzun mesafelerde yüksek kaliteli ses aktarın. Duvar panelinin ön tarafında, her ikisi de sinyallerin birbirine karışmasına izin veren kendi düğmesiyle donatılmış, dengeli bir XLR mikrofon girişi ile birlikte kullanılabilen bir stereo RCA hattı girişi vardır. Bir ana ses kadranı, hoparlör sisteminin genel ses seviyesini ayarlamanıza olanak sağlar. Karıştırma potansiyometreleri yüzeyle aynı hizadadır ve her ikisi de bir İtme-Kilit mekanizması ile donatılmıştır. Basılarak tekrar açılabilir ve gizlenebilir. Dahili bir sınırlayıcı, giriş sinyalindeki bozulmayı önler ve giriş sinyalinin seviyesi kırpma seviyesine ulaştığında araya girer. Karıştırma potansiyometresinin üstündeki ‘Klips’ LED'i, seviyenin azaltılması önerildiğinde yanacaktır. Bu, potansiyometreyi geri döndürerek yapılmalıdır. Panelin arka tarafındaki jumper, mikrofon girişi için 12V fantom gücünü etkinleştirmenize olanak sağlar. Duvar panelinin bağlantısı, bükülmüş çift UTP CAT5 kablolaması ile yapılmalıdır, böylece 500 metreye kadar mesafelere ulaşılabilir. Panelin arka tarafındaki 8 pimli Euro-Terminal Bloğu konektörüne bağlanmalıdır. Siyah (/ B) ve beyaz (/ W) olarak mevcuttur.
